ในภาคการผลิตที่มีความแม่นยำ เช่น ตัวแยกแบตเตอรี่ลิเธียมไอออนและฟิล์มกรองแสงคุณภาพสูง ความแม่นยำของขนาดท่อแกน ABSกำหนดอัตราผลผลิตของสายการผลิตและอัตราการใช้อุปกรณ์โดยตรง
ทุกแง่มุมของท่อแกน ABS ที่ได้มาตรฐาน ตั้งแต่เส้นผ่านศูนย์กลางภายใน ความหนาของผนัง ไปจนถึงความยาวและความตรง จะต้องผ่านการทดสอบอย่างเข้มงวด วันนี้ JSHKCORES จะพาคุณเข้าไปในห้องปฏิบัติการควบคุมคุณภาพเพื่อดูว่าท่อแกน ABS ที่มีความแม่นยำสูงได้รับการ "วัด" ตามข้อกำหนดเฉพาะอย่างไร

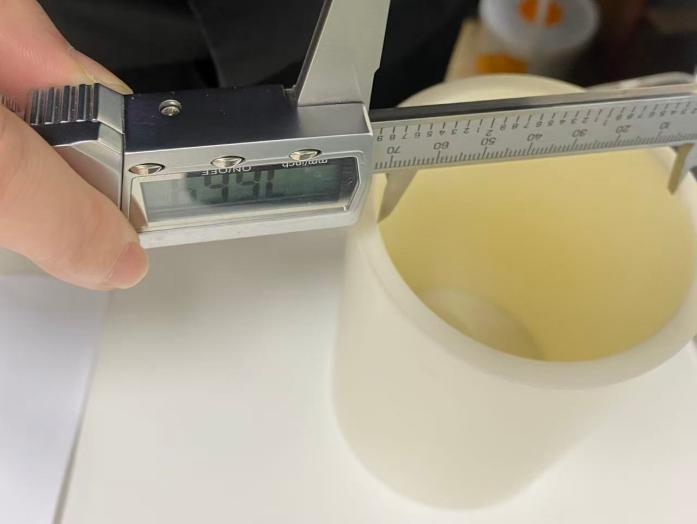

การวัดเส้นผ่านศูนย์กลางภายในของท่อแกน ABS: การประกอบเข้ากับแกนหมุนแบบขยายอากาศได้อย่างแม่นยำ
เส้นผ่านศูนย์กลางภายในเป็นมิติสำคัญสำหรับความพอดีระหว่างท่อแกน ABS และแกนหมุนที่ขยายอากาศได้ของอุปกรณ์ เมื่อทำการวัด โดยทั่วไปจะใช้ไมโครมิเตอร์ภายในหรือเวอร์เนียร์คาลิเปอร์ที่มีความแม่นยำสูง ผู้ปฏิบัติงานต้องสอดปากวัดเข้าไปในท่อ และเลือกส่วนตัดขวางหลายส่วนที่ช่องเปิดท่อและตรงกลางของตัวท่อ ที่หน้าตัดแต่ละด้าน ต้องทำการวัดอย่างน้อยสองครั้งในทิศทางตั้งฉากกัน และคำนวณค่าเฉลี่ยเลขคณิต สำหรับแกนท่อไดอะแฟรมเฉพาะทางที่ต้องการความแม่นยำสูงมาก ลิมิตเกจแบบเรียบ (เกจ go และ no-go) ยังใช้สำหรับการตรวจสอบอย่างรวดเร็วเพื่อให้แน่ใจว่าพิกัดความเผื่อเส้นผ่านศูนย์กลางด้านในได้รับการควบคุมอย่างเข้มงวดภายในช่วงมาตรฐาน จึงป้องกันการหลวมหรือการติดขัดเมื่อติดตั้งท่อบนเครื่องจักร

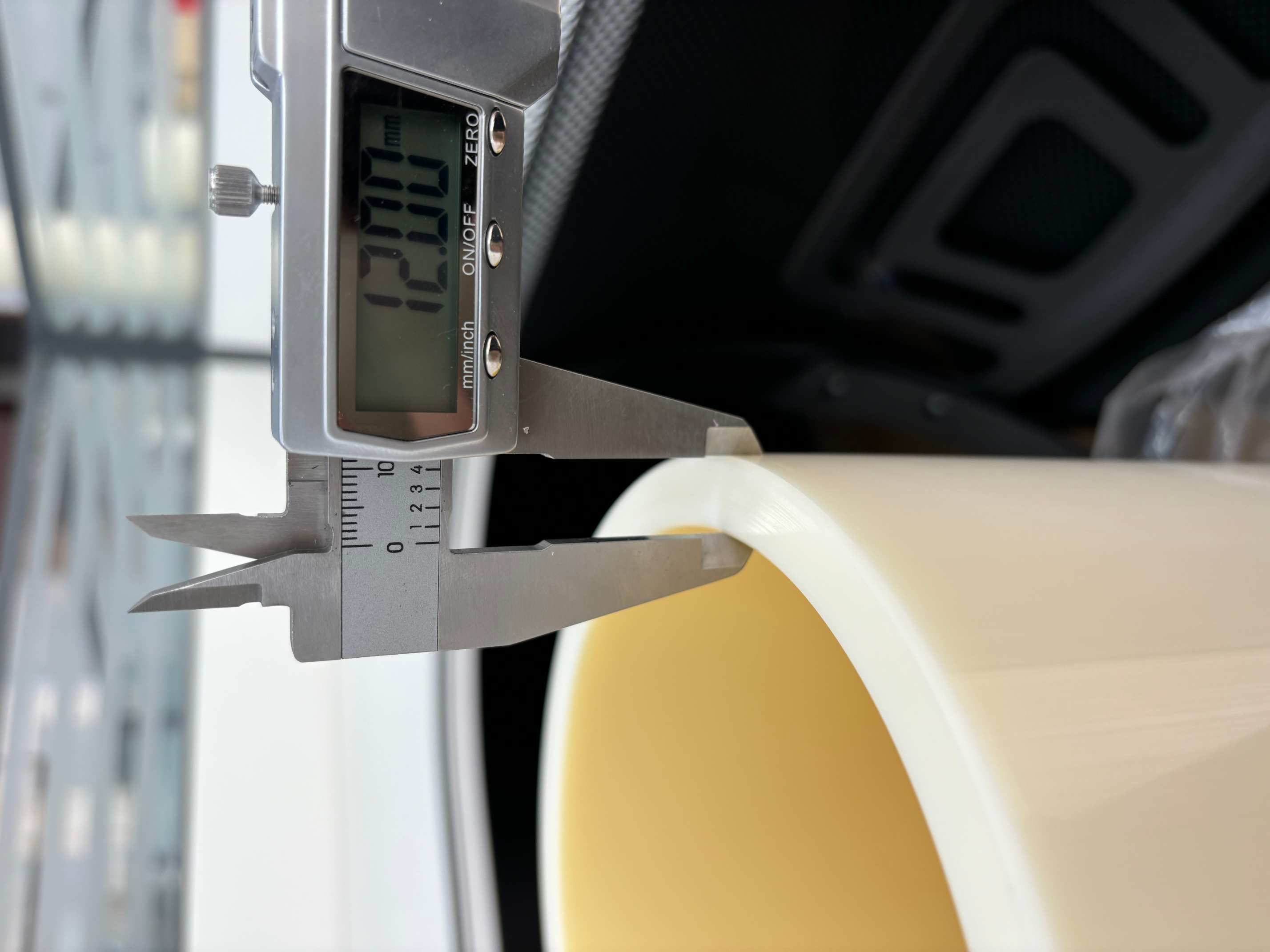

การวัดความหนาของผนังท่อแกน ABS：ใช้แรงสม่ำเสมอ ทำการวัดหลายครั้ง
ความสม่ำเสมอของความหนาของผนังส่งผลโดยตรงต่อสมดุลความเค้นของท่อขดระหว่างการทำงานที่ความเร็วสูง การวัดทำได้โดยการหนีบไมโครเมตรเข้ากับหน้าตัดของผนังท่อโดยตรง ต้องเลือกจุดวัดอย่างน้อยหกถึงแปดจุดเท่าๆ กันรอบเส้นรอบวงของท่อ เพื่อหลีกเลี่ยงแนวแม่พิมพ์ ค่าสูงสุดและต่ำสุดจะถูกบันทึก และค่าเฉลี่ยที่คำนวณเพื่อให้แน่ใจว่าค่าเบี่ยงเบนความหนาของผนังจะคงอยู่ภายใน ±0.2 มม.
การวัดความยาวของท่อขด ABS: รับประกันการจัดตำแหน่งที่สมบูรณ์แบบจนถึงมิลลิเมตร
การวัดความยาวอาจดูง่าย แต่ก็ไม่มีที่ว่างสำหรับความประมาท วางท่อขด ABS ตามธรรมชาติและตั้งตรงบนพื้นผิวที่เรียบ และใช้เทปวัดเหล็กที่ปรับเทียบแล้วเพื่อวัดระยะห่างระหว่างปลายด้านนอกสุดตามแกนของท่อ เมื่อทำการวัด ตรวจสอบให้แน่ใจว่าแนวสายตาของคุณตั้งฉากกับเครื่องชั่ง โดยมีความแม่นยำถึงมิลลิเมตรที่ใกล้ที่สุด อย่ายืดหรือบีบอัดท่อปลอมเพื่อให้แน่ใจว่าท่อแกนทุกเส้นอยู่ในแนวเดียวกับอุปกรณ์ในสายการผลิตอย่างสมบูรณ์ โดยทั่วไป ค่าเผื่อความยาวของท่อแกน ABS ขนาด 6 นิ้วจะอยู่ภายใน ±0.2 มม.
การวัดความตรงและความกลมของท่อแกน ABS
ภายใต้สภาวะการม้วนด้วยความเร็วสูงหลายร้อยเมตรต่อนาที ความตรงและความกลม (ความเป็นรี) ของท่อแกน ABS เป็นตัวบ่งชี้สำคัญในการป้องกันการยับและการแตกหักของเมมเบรน ในการวัดความตรง ให้วางท่อแกนไว้บนบล็อกตัว V แล้วเลื่อนไดอัลเกจไปตามทิศทางแนวแกนของท่อเพื่ออ่านความแตกต่างระหว่างการอ่านค่าสูงสุดและต่ำสุด ในการวัดความกลม จุดการวัดหลายจุดจะกระจายเท่าๆ กันรอบๆ เส้นรอบวงที่หน้าตัดเดียวกัน และคำนวณความแตกต่างระหว่างเส้นผ่านศูนย์กลางภายนอกสูงสุดและต่ำสุด บริษัทชั้นนำในอุตสาหกรรมได้กำหนดมาตรฐานที่ควบคุมรูปไข่วงกลมด้านนอกของท่อขนาด 6 นิ้วอย่างเข้มงวดให้อยู่ภายใน 0.3 มม. โดยมีความตรงถึง 0.15 มม./ม. ดังนั้นจึงระงับการเบี่ยงเบนหนีศูนย์ในแนวรัศมีและการวางแนวแกนที่ไม่ถูกต้องที่แหล่งกำเนิด
เป็นที่น่าสังเกตว่าในฐานะที่เป็นเทอร์โมพลาสติก ขนาดของ ABS จะได้รับผลกระทบจากอุณหภูมิโดยรอบ ดังนั้น ก่อนการวัดที่แม่นยำ ตัวอย่างต้องผ่านการปรับสภาพอย่างละเอียดในสภาพแวดล้อมห้องปฏิบัติการมาตรฐาน (อุณหภูมิ 23 °C ± 2 °C ความชื้นสัมพัทธ์ 50 % ± 10 %) เพื่อขจัดข้อผิดพลาดที่เกิดจากการขยายตัวและการหดตัวเนื่องจากความร้อน จึงมั่นใจในความถูกต้องและความน่าเชื่อถือของข้อมูลการทดสอบ
ตั้งแต่การรับวัตถุดิบจนถึงการจัดส่งผลิตภัณฑ์สำเร็จรูปทุกครั้งท่อแกน ABSผ่าน 'การตรวจสอบ' มิติที่เข้มงวดหลายชุดที่ JSHKCORES ถือเป็นความมุ่งมั่นอย่างแน่วแน่ต่อความคลาดเคลื่อนระดับไมครอนโดยJiangsu Hongkai พลาสติกเทคโนโลยี จำกัดที่ให้การรับประกันที่แข็งแกร่งที่สุดสำหรับสายการผลิตความเร็วสูงของลูกค้าปลายน้ำ
